一：功能说明
1、DC3.7V锂电供电（复位电压3.0-2.7V）
2、上电不工作, 3脚OUT1输出低电平（灯不亮）,6脚OUT2输出高电平（灯不亮），；触发按键开始工作，3脚OUT1输出高电平（灯亮）,6脚OUT2输出低电平（灯亮），再次触发，输出又翻转（灯灭）。
静态功耗低。
3、封装SOT23-6，工作电压3.3-4.2V，
二：电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
*小值 |
典型值 |
大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
150 |
℃ |
|

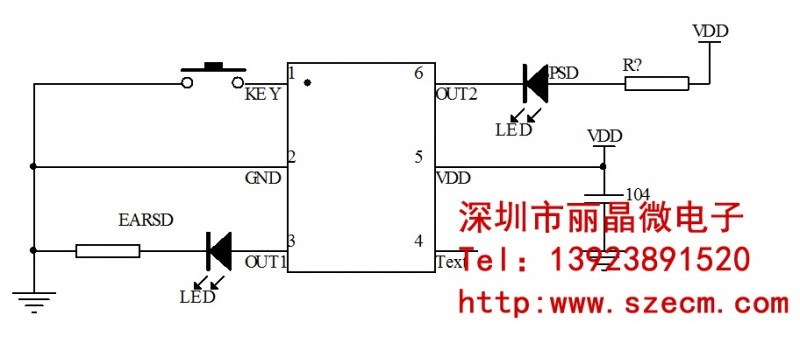

三：电路图参考
五：版本说明
|
版本 |
日期 |
描述 |
|
CS:2130 |
2018/12/24 |
V01初版 |
|
|
|
|
