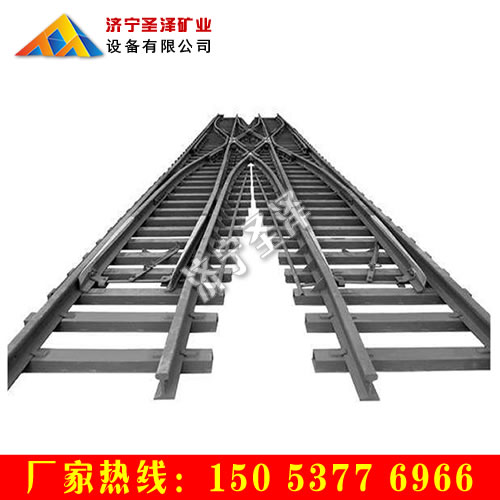

对称道岔示意图 矿用对称道岔 对称道岔型号 道岔

对称道岔示意图 矿用对称道岔 对称道岔型号 道岔

对称道岔由主线向两侧分为两条线路，道岔各部件均按辙叉角分线对称排列，两条连接线路的曲线半径相同，无直向或侧向之分，因此两侧线运行条件相同。对称道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。对称道岔铺设方便、迅速，具有严格的制造、验收标准，其轨型、轨距、转辙角度系列化，适用于我国煤矿行业多变的使用情况。

济宁圣泽矿业生产的对称道岔主要技术参数

型号：    ZDC630/3/9  ZDC630/3/15

轨距：    600mm      600mm

钢轨：    30kg        30kg

道岔号：  3号         3号

曲线半径：9m          15m

对称道岔的特点

对称道岔是单开道岔的一种特殊型式，整个道岔对称于主线的中线或彻叉角的中分线，列车通过时无直向及侧向之分。尖轨长度相同时，尖轨作用边和主线方向所成的交角约为单开道岔之半；导曲线半径相等时，对称道岔的长度要比单开道岔短，其它条件相同时，导曲线半径约为单开道岔的两倍；在曲线半径和长度保持不变时，可采用比单开道岔更小号数的辙叉。因此在道岔长度固定的条件下，使用对称道岔可获得较大的导曲线半径，能提高过贫速度；在保持相同的过岔速度的条件下，对称道岔能缩短道岔长度，从而能缩短站场长度，增加股道的有效长度。对称道贫的这些特点使得它在驻峰下、三角线上获得应用，并被使用于工业铁路线和城市轻轨线上。
