一．功能说明
工作电压2.2-5.0V。按键轻触开关 K1，控制一路IO输出，上电不工作，长按按键3秒开机，IO输出高电平有效。工作中长按按键3秒关机，IO输出是低电平。此款长按3秒开关机芯片多用于小家电以电子产品上面做轻触开关机IC芯片使用。
二． 电气性能(VDD=5.0V，Ta=25℃,)
|
参数 |
符号 |
小值 |
典型值 |
大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
Fcpu=4MHZ@HIRC 8MHZ |
|
静态电流 |
ISTB |
|
10 |
20 |
uA |
VDD=5.0V,LVR开，WDT关 |
|
驱动电流 |
|
|
10 |
|
mA |
Vol=0.7V |
|
工作温度 |
TA |
0 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-65 |
25 |
150 |
℃ |
|

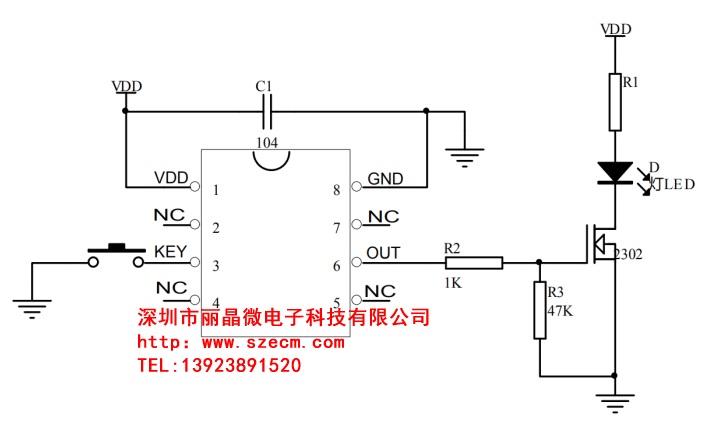

三． 参考电路图：
四. 封装尺寸图
五． 版本说明
|
版本 |
日期 |
描述 |
|
EC190517-03A7-1FE8 |
2019/6/4 |
V01初版 |
|
|
|
|
深圳市丽晶微电子科技有限公司，专注于定时IC，定时开关芯片，延时IC，循环定时IC，蜡烛定时芯片，可编程定时IC，循环定时IC芯片，定时IC芯片方案开发，更多产品详情请登录www.szecm.com
