1. 概述：

EC022K（丽晶微电子） 是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。具有如下功能特点和优势：

 ①可通过触摸实现各种逻辑功能控制。操作简单、方便实用。

 ②可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。

 ③应用电压范围宽，可在 2.4~5.5V 之间任意选择。

 ④应用电路简单，外围器件少，加工方便，成本低。

 ⑤抗电源干扰及手机干扰特性好。EFT 可以达到±2KV 以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。

2. 特性：

 ①LO1 与 LO2 在上电后的初始输出状态由上电前 OSC 的输入状态决定。OSC 管脚接 VDD（高电平）上电，上电后 LO1 与 LO2 输出高电平；OSC 管脚接 GND（低电平）上电，上电后LO1 与 LO2 输出低电平。

 ②TI1 触摸输入对应 LO1 逻辑输出，TI2 触摸输入对应 LO2 逻辑输出。

 ③按住 TI1 或 TI2，对应 LO1 或 LO2 的输出状态翻转；松开后回复初始。

3. 封装及引脚说明：

DIP8

SOP8

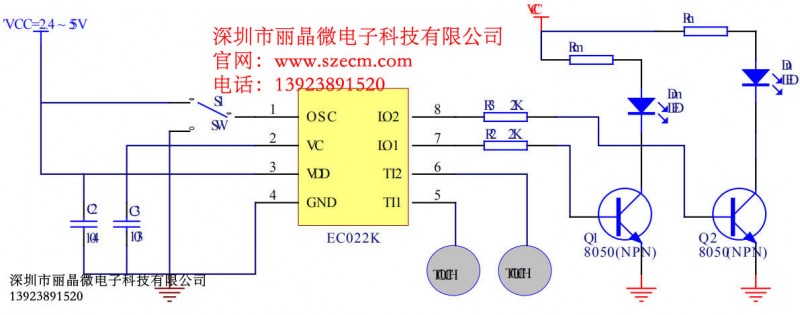

4. 应用电路图：

注： 当介质材料及厚度等差异较大时，可通过调整 VC 与 GND 之间的 C3 采样电容来调节触摸灵敏度。

电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。
