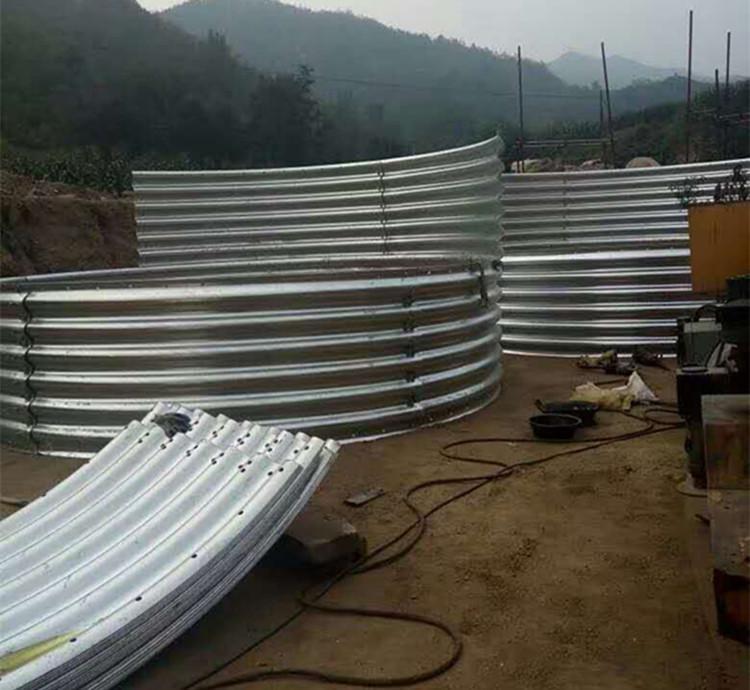

隧道涵洞钢波纹涵管施工 山西钢波纹管安装方法
金属波纹涵管技术标准
1 钢板材质:Q235或SS400热轧钢板
2 钢板厚度:2mm-8mm
3 按组装形式分:整装型和拼装型
4 填土高度:1.5-60m
5 管径:0.5m-12m
6 波形参数:波距P*波深D (单位mm)125*25，150*25，200*55,150*50,150*65,300*110,400*180
7 防腐处理:热浸镀锌大于等于84um;二次防腐(一般为增涂沥青)
8执行标准:依据JTT 791-2010 公路涵洞通道用波纹钢管(板)标准生产
9 压力级别:0.1-6.0mpa
10抗集中载N(KGF)100N变形量不大于0.2%
11 抗均匀 载(KGF)，变形量不大于0.1D
12 垂直泄露:不漏浆
13 轴向拉伸N(KGF) 2450N波纹管不损坏
14 抗弯曲试验 R=300时不漏浆
15 外观:外观清洁，无孔洞，咬口无开裂，无脱扣
